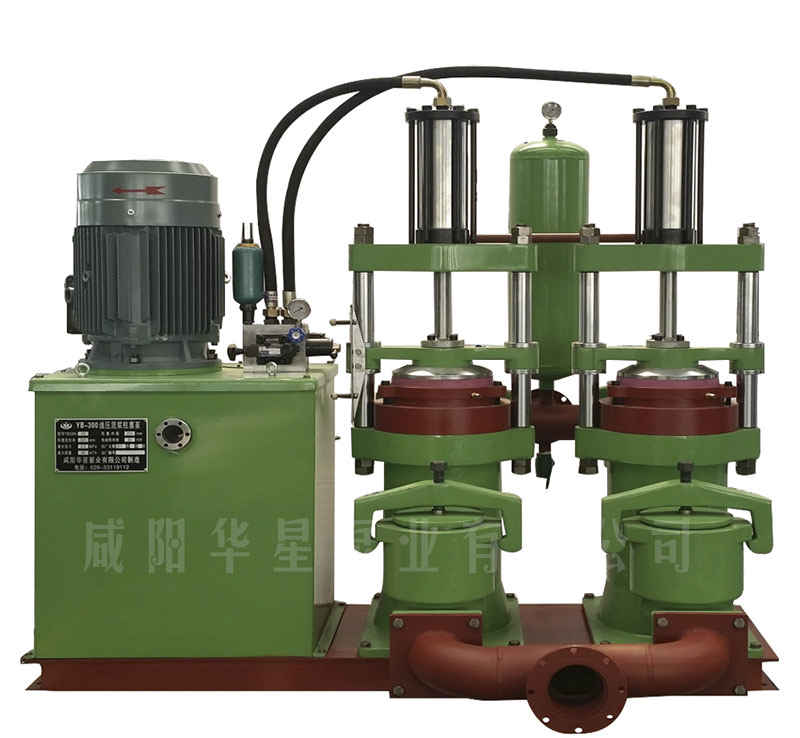

咸陽泥漿柱塞泵說明書
安裝、使用及維修
1、安裝
將泵放在基礎上，校正水平，用地腳螺釘固定即可(也可不用地腳螺釘),為方便更換液壓油和沖洗泥漿管路，泵的基礎應高出地面10公分，基礎周圍應有排水溝。
2、泵的使用
(一)啟動前的準備工作.
①檢查各部件的緊固情況。
?、跈z查油箱油位，油位高度以油箱上油窗刻線為準，夏天用N46號，冬天用N32號液壓油。高壓泵及140以上泵應用同型號的抗磨液壓油。
?、蹤z查壓力表量程，液壓站壓力表0--16 MPa， 空氣罐上壓力表量程應為0--6 MPa， 不可裝反。
(二)啟動.
①開冷卻水。
?、诤祥l，打開開關，點動啟動按鈕，檢查電機的轉向，應為順時針，切不可反轉。檢查無誤后，再使電機和油泵啟動。
(三)操作調節
?、僬{節溢流閥可以調節油壓，即可調節泥漿壓力，調節好的溢流閥應背上鎖緊螺母，每次開停機不用動溢流閥。
說明:對定量泵應該低負荷啟動，如果兩臺泵交替使用，可以先停后啟動，不用調節溢流閥。
②調節滑架上兩個撞輪的位置，可調節柱塞沖程。
③當柱塞20和密封環19出現磨損漏漿時，適當調緊壓環18， 緊到不漏漿為宜，當壓環壓至與填料箱接觸仍漏漿時，可在密封環上端加墊片。
為保證密封環與柱塞同心，壓環上端面力求與填料箱10.上端面平行，不平度不得大于0. 5mm。
④變量泵與壓濾機配用時的調節:調節方法同操作調節①。
出廠時該泵的送漿壓力調定2.0 MPa，如所需送漿壓力低于2.0 MPa,
反時針調節溢流閥，使柱塞運行z慢時送漿壓力達到所需值。
(四)停機
①按停止按鈕，泵即停。
?、谕＠鋮s水。
?、塾盟疀_閥箱。
3、泵的使用和易損件的更換
(一)為保證泵的正常運行，應注意下列事項:
?、龠x用潔凈優質的液壓油，- -般一-月過濾一 -次， 三月更換- -次，變質.后及時更換。
?、诒貌荒茉诓煌ɡ鋮s水的情況下啟動和工作，以防瓷質柱塞急冷急熱而炸裂以，及橡膠密封環的受熱破壞，此水還起到沖洗柱塞的作用，以延長柱塞和密封環的壽命、
?、勖芊猸h不應壓得過緊，以不漏漿為合適。
④寒冷季節長期停泵時，應將泵中的泥漿抽盡，以防泵凍裂。
?、萦蛪合到y和泥漿管路中密封件損壞后應及時更換。
?、迲怪麤_程盡量長，以活塞不撞擊油缸端蓋，換向敏捷為宜。
?、弋攺目諝夤?7的壓力表上看到泥漿壓力波動值大于0.2 MPa 時，必須停泵，打開下面的閥門，放掉泥漿，補進空氣，必要時卸下空氣罐上的壓力表，從上端口沖洗閥箱。
⑧定期(一周左右)檢查和沖洗閥箱。
⑨皮囊式蓄能器使用半年后應充氮氣或氬氣,充氣壓力為3.0MPa為
宜。
(二)易損件的更換.
?、倜芊猸h
卸去壓環螺釘，操縱溢流閥，使系統油壓逐漸升高，推動活塞，利用泥漿壓力把密封環頂松，將活塞提起后停泵，卸去活塞桿與柱塞的連接螺
釘，將密封環卸下，細心地將柱塞放入泵體33內，用薄的銅片圍在柱塞端，把密封環裝上，逐一緊固上述螺釘。
?、谥?/span>
方法同上，待柱塞提到較高位置時停泵，卸下活塞桿與柱塞的聯接螺釘。然后將柱塞和填料箱-起撥出換上新的柱塞后，逐- -緊固上述螺釘。
③油泵
卸下油箱蓋螺釘，吊起油箱蓋(連同電機)，此動作必須小心以防撞壞油器和油管，卸掉油泵上的吸、排油管，再卸下固定油泵的螺釘，即可卸
下油泵。
注意:①沖洗閥箱和更換其中的各零件時，不要將緊定桿22頂得太緊，不漏漿即可。
?、诓鹦队矣透赘鼡Q活塞上的撞銷時，應注意撞銷必須躲開油缸下端蓋的缺口(油路聯通口)，否則，不能補油而使活塞不能換向。
?、塾拖洳糠忠洺１３智鍧?，不能用水沖洗箱蓋及集成塊。
?、芤簤河鸵３纸^對清潔，一.定要定期檢查油的質量。
⑤在調整好泵的壓力以后，一般不要去調整溢流閥，否則將原來系統調亂，易出現故障。
⑥出現不正常聲音，應立即關機，檢查故障源，修復之。
